Sistema Eléctrico
Sistema eléctrico de RV (Recreational Vehicle - Vehículo Recreativo).
Última actualización
Sistema eléctrico de RV (Recreational Vehicle - Vehículo Recreativo).
Última actualización
Tener un sistema de energía eléctrica eficiente a bordo de su RV es una parte esencial de lo que convierte una camioneta en una RV.
Por ejemplo, ya sea que necesite energía para aparatos, iluminación, un televisor o para encender el ventilador interno de un calentador nocturno diésel, tener un sistema eléctrico eficiente a bordo de su RV es una necesidad.
En este artículo, aprenderá todas las partes esenciales del sistema eléctrico de una RV, también conocido como sistema de energía auxiliar. Además, este artículo lo guiará en la elección del equipo eléctrico correcto, así como los mejores métodos sobre cómo mantener su sistema.
En su forma más básica, el sistema de energía auxiliar que se encuentra a bordo de una RV se puede dividir en tres etapas.
¿Cuáles son las tres etapas del sistema de energía de una RV?
La primera etapa de un sistema de energía auxiliar a bordo de una RV es crear la energía inicial. Generalmente, esto se puede lograr utilizando tres métodos diferentes. También vale la pena mencionar que los tres métodos se pueden utilizar simultáneamente.
¿Cómo puedo generar electricidad en una RV?
Los tres sistemas de carga diferentes disponibles para generar energía a bordo de una RV son los siguientes:
Un sistema de carga dividida en una RV es una forma realmente eficiente (y bastante simple) de generar energía para el sistema eléctrico de su RV.
¿Qué es un sistema de carga dividida?
Un sistema de alimentación de carga dividida es un sistema eléctrico que consta de un cable de alimentación de alta resistencia, conectores terminales y un dispositivo de carga dividida. Cuando se instala correctamente, un sistema de carga dividida cargará de manera eficiente el sistema de energía auxiliar de su RV desde el sistema eléctrico principal de su vehículo.
¿Cómo funciona un sistema de carga dividida?
Conexión eléctrica primaria. Primero se conecta un cable al sistema eléctrico principal del vehículo. Por lo general, esto se hace con una conexión directa a la batería de arranque del vehículo. Vale la pena señalar que algunos instaladores prefieren conectar el cable directamente al alternador del vehículo.
Dispositivo de carga dividida. Instalado a lo largo del cable hay un componente eléctrico que actúa como un interruptor. Esto se conoce como un dispositivo de carga dividida y su propósito principal es permitir que la energía fluya con éxito cuando las condiciones son adecuadas.
Conexión de batería auxiliar. Este cable se conecta directamente a la batería de ocio del sistema de energía auxiliar.
Tipos de dispositivos de carga dividida
Ilustración de cómo funciona un relé de detección de voltaje. ARRIBA: Motor apagado, contactos abiertos. ABAJO: Motor encendido, contactos cerrados.
Interruptor encendido / apagado. Un interruptor manual es una forma primitiva de dividir la conexión eléctrica entre su sistema eléctrico primario y auxiliar.
Relé Manual 12V. Un relé de 12v funciona como un interruptor manual, excepto que el proceso se realiza a través de una entrada eléctrica (controlador). Una vez que el controlador detecta energía, los contactos internos del relé se juntan creando una conexión. Esto permite que la electricidad fluya desde su sistema eléctrico principal (motor) a su sistema eléctrico auxiliar.
Relé de detección de voltaje (V.S.R). Muy similar a un relé manual de 12V, excepto con la adición de una característica crucial. Un relé de detección de voltaje monitorea de manera inteligente el voltaje entrante. Una vez que el voltaje excede un cierto nivel, los contactos internos se conectan. Esto permite que la electricidad fluya desde su sistema eléctrico principal a su sistema eléctrico auxiliar.
Divisor de carga.
Cargador de batería a batería.
¿Por qué necesito un sistema de carga dividida a bordo de mi RV?
Aquí hay dos razones principales por las que instalaría un sistema de carga dividida a bordo de su RV.
Carga de la batería auxiliar. La primera razón por la que instalaría un sistema de carga dividida a bordo de su RV es para cargar su batería auxiliar. Como su vehículo ya tiene un sistema de energía principal que genera energía de 12 voltios, tiene sentido conectar este sistema a su sistema auxiliar. Al hacerlo, ahora tiene una manera eficiente de cargar su sistema de energía auxiliar cuando su vehículo está en funcionamiento.
Evite que la batería de arranque se descargue. La segunda razón por la que instalaría un sistema de carga dividida a bordo de su RV es para evitar usar toda la energía del sistema de energía principal de su vehículo. Si tuviera que hacer una conexión permanente desde su sistema eléctrico principal a su sistema eléctrico auxiliar, eventualmente podría tener un problema. Cuando el motor está apagado, el funcionamiento de los elementos electrónicos a bordo consumirá energía tanto del motor de arranque como de la batería auxiliar. Si continúa haciendo esto durante un período prolongado, existe una alta probabilidad de que pueda usar toda la energía disponible de ambas baterías. Como resultado, ahora habría utilizado la electricidad necesaria para arrancar el motor de su vehículo. En consecuencia, es posible que se encuentre varado.
Al instalar un sistema de carga dividida a bordo de su RV, obtendrá una forma segura de dividir la energía eléctrica una vez que esté parado; esencialmente rompiendo la conexión entre sus sistemas de energía primario y auxiliar. Como resultado, ahora tiene un método eficiente para evitar que accidentalmente use toda la energía de su sistema eléctrico principal.
Ventajas de un sistema de carga dividida
Energía de 12 voltios. Como su vehículo ya tiene un sistema de energía principal que genera energía de 12 voltios, entonces tiene sentido conectar su sistema de energía auxiliar al sistema principal.
Funcionamiento sin problemas. Dependiendo del dispositivo de carga dividida que elija, la energía solo fluirá en las condiciones adecuadas. Como resultado, nunca utilizará toda la energía de su batería de arranque.
Fácil de instalar. Si puede conectar un enchufe, lo más probable es que pueda instalar un sistema de carga dividida.
Bajo costo. Se puede comprar un kit típico de carga dividida para RV en Amazon por alrededor de £ 70.00 ($ 85.00 EE. UU.)
Desventajas de un sistema de carga dividida
El motor tiene que estar funcionando. Para que su sistema de carga dividida cargue su sistema de energía auxiliar con éxito, su motor debe estar funcionando. Esto podría convertirse en un problema cuando se estaciona en un campamento.
No es la forma más eficiente de cargar su batería auxiliar. Con los avances en la tecnología de carga, ahora están disponibles productos alternativos que cargarán una batería auxiliar de manera más eficiente que un dispositivo estándar de carga dividida.
Conclusión
La instalación de un sistema de carga dividida para RV es el método "a seguir" para la mayoría de las construcciones de conversión de RV. Dependiendo del dispositivo, un dispositivo de relé de carga dividida en sí mismo es relativamente barato, es súper confiable y la instalación es sencilla.
Productos que recomendamos
Cuando se trata de instalar un sistema de carga dividida a bordo de su RV, le sugerimos que elija un sistema de detección de voltaje. Aunque esta puede ser la opción más cara de todas, creemos que los beneficios superan el costo ligeramente más alto.
Product
Power Rating
Price

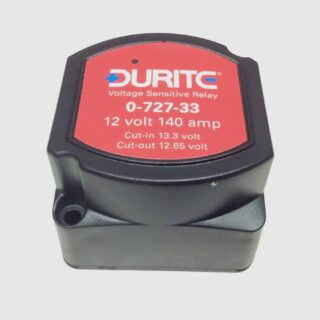

Durite Voltage Sensitive Relay
140A

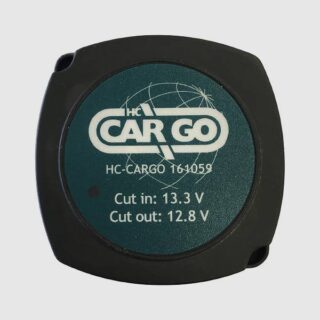

H&C Cargo Voltage Sensitive Relay
140A
Un sistema de energía solar a bordo de una RV es una excelente manera de generar electricidad para su RV. Y lo mejor de todo, ¡son buenos para el medio ambiente!
¿Qué es un sistema de energía solar?
Un sistema de energía solar es un sistema eléctrico que consta de uno o más paneles solares, un cable y un controlador de carga. Cuando se instala correctamente, un sistema de energía solar crea con éxito un suministro seguro y eficiente de electricidad del sol.
¿Cómo funciona un sistema de energía solar?
Un sistema de energía solar generalmente se compone de cuatro componentes eléctricos principales. Cada componente juega un papel esencial en un sistema de energía solar.
Panel solar. El propósito principal de un panel solar es generar electricidad. Esto se logra convirtiendo partículas de luz solar en electricidad. El propósito principal de un panel solar es generar electricidad. Esto se logra convirtiendo partículas de luz solar en electricidad.
Cable solar y conectores MC-4. El propósito principal de un cable solar es permitir la transferencia de electricidad creada desde el panel solar a dispositivos adicionales y componentes de almacenamiento de energía. Para conectar un cable a un panel solar correctamente, utilice un terminal de conexión MC-4.
Controlador de carga solar. El propósito principal de un controlador de carga solar es regular el voltaje / corriente entrante de su panel solar. Este dispositivo ayuda a prevenir cualquier problema potencial que pueda dañar su sistema de carga solar.
Fusible. Como se trata de electricidad viva, es imprescindible instalar la protección adecuada.
Batería de ocio. El propósito principal de una batería de ocio es almacenar de manera eficiente la electricidad generada por un sistema de energía solar. Esta electricidad se puede utilizar más adelante.
¿Por qué necesito un sistema de energía solar a bordo de mi RV?
Hay muchos beneficios al instalar un sistema de energía solar a bordo de su RV. Una de las principales razones es que puede generar electricidad sin estar conectado a la "red". Siempre que tenga una cantidad adecuada de luz solar, técnicamente tiene una forma de generar un suministro ilimitado de electricidad a bordo de su RV. Esto significa que ahora puede permanecer en una posición estacionaria durante mucho más tiempo sin tener que preocuparse por quedarse sin electricidad.
Otra gran razón para instalar un sistema de energía solar a bordo de su RV son los beneficios ambientales positivos. Como no se está conectando a la red eléctrica nacional de una nación que normalmente utiliza combustibles fósiles, esencialmente no está creando ningún contaminante dañino.
Ventajas de un sistema de energía solar
Energía ilimitada gratis. La energía solar es una excelente manera de agregar energía al sistema eléctrico de su RV. Después de todo, ¡es básicamente electricidad gratis!
Amigable con el medio ambiente. No está creando emisiones nocivas que se liberan al aire cuando se produce electricidad solar.
Económico. Una vez instalados los paneles solares, los costos operativos son bajos en comparación con otras formas de generación de energía.
Conclusión
Tener energía solar a bordo de su RV es una excelente manera de generar electricidad. Nos gusta mucho el hecho de que simplemente puedes aparcar y tener acceso a una cantidad ilimitada de electricidad (obviamente, esto depende del clima y la hora del día). Aunque el desembolso inicial puede ser un poco más costoso, pronto recuperará esos costos una vez que comience a generar electricidad.
Lee mas
Lea nuestro artículo detallado sobre energía solar a bordo de una RV.
Tener la capacidad de alimentar electrodomésticos de alto voltaje a bordo de su RV puede ser beneficioso.
¿Qué es un sistema de energía en tierra?
Un sistema de carga de energía de puerto es un sistema eléctrico que consta de una entrada de energía principal, una unidad de consumo / panel de interruptores, un cargador de batería de 110/230 voltios y cables de conexión. El sistema le permite cargar el dispositivo de almacenamiento de energía de su RV a través de un cargador de batería que está conectado a una fuente de energía terrestre.
¿Qué es una fuente de energía terrestre?
Generalmente, la energía basada en tierra se clasifica como energía proveniente de la red eléctrica nacional de un país. Dependiendo del condado en el que se encuentre, esto es 110 o 230 voltios. Sin embargo, también es posible generar energía en tierra usando un generador externo. Por ejemplo, estos generadores pueden funcionar con diesel o con fuentes de energía renovables como la eólica o la solar.
Ventajas de un sistema de carga de energía en tierra
Conveniencia. Tener la opción de simplemente "enchufar" su RV para cargar su fuente de alimentación a bordo es extremadamente conveniente.
Potencia garantizada. Como está conectado al sistema de red nacional de un país, la energía generalmente está garantizada día y noche. Y a diferencia de la energía solar, no tiene que preocuparse por el clima.
Sistema de alimentación de red. La instalación de los componentes adicionales necesarios para crear un sistema de alimentación de red (alto voltaje) a bordo de su RV es un proceso sencillo.
¿Cómo funciona un sistema de carga Shore Power?
Diagrama de cableado de energía externa a nuestro RV.
Entrada de alimentación / Cable de alimentación de tierra. El primer paso es conectar su RV a una fuente de energía terrestre. Esto se logra mediante un cable de alimentación de tierra. En un extremo, el cable normalmente está conectado a un bolardo eléctrico. En el otro extremo, está conectado a una toma de corriente que normalmente se instala en el cuerpo de la RV.
Caja de consumo / Panel de disyuntores. Una vez que la energía de la orilla está viva, la electricidad fluirá hacia la entrada de energía donde luego viajará a lo largo de un cable hasta una unidad de consumo (también conocido como panel de interruptores en EE. UU. / Canadá).
Tomacorriente de red opcional.
Cargador de batería. El cargador de batería se conecta a través de una toma de corriente (3) o directamente a la propia unidad de consumo.
Batería de ocio. El cargador de batería está conectado a la batería auxiliar de la RV. Esto ahora recargará de forma segura su batería de ocio.
Conclusión
Tener toma de tierra a bordo de su RV es una adición a su configuración eléctrica. Además, tener la capacidad de hacer funcionar electrodomésticos que requieren un voltaje más alto es una ventaja real cuando está en la carretera.
Productos que recomendamos
Mains Power Inlet
Accessories
Consumer Unit
Accessories
Victron Blue 12v (10 amps)
Battery Charger
Victron Blue 12V (15 amp)
Battery Charger
Una batería de ocio es una forma muy eficaz de almacenar energía a bordo de su RV.
Ahora que tiene una forma de producir energía en su RV, inevitablemente necesitará un método para almacenar toda esta energía. Para ello, utiliza una batería de ocio.
La batería de una RV contiene toda la energía importante que necesita para alimentar sus electrodomésticos y dispositivos.
Una batería de ocio es una parte esencial del sistema eléctrico de una RV. Se utiliza para almacenar toda la energía generada para electrodomésticos y equipos de 12 voltios en una RV. Estas baterías están especialmente diseñadas para proporcionar un nivel constante de energía durante un período prolongado. Son utilizados por los enchufes de carga de L.E.D, T.V., U.S.B, así como componentes eléctricos similares.
Tenga en cuenta. En aras de que esta sección de este artículo sea fácil de seguir, cuando utilizamos el término alimentación de red, nos referimos a la tensión doméstica nominal nacional de un condado. Este es el voltaje que normalmente se entrega a una propiedad doméstica (casa) a través de la red nacional (red eléctrica, hidroeléctrica). En la mayoría de los países del planeta, esto es 110, 120, 230 o 240 voltios CA.
Recuerde, todas y cada una de las compilaciones serán diferentes. Elija el mejor método que sea adecuado para usted.
Ahora que sabe cómo crear y almacenar energía de manera segura a bordo de su RV, todo lo que queda es distribuir la energía de manera segura alrededor de su RV a cada aparato individual. Sin embargo, aquí es donde puede resultar un poco confuso. Dependiendo del voltaje de los aparatos que pretenda operar, es posible que desee instalar un sistema de 12 voltios, un sistema de voltaje de red o ambos.
L.E.D.'s y U.S.B. los enchufes de carga funcionan con 12 voltios.
¿Qué es un sistema de suministro eléctrico de 12 voltios a bordo de una RV?
Un sistema de suministro eléctrico de 12 voltios es una red de componentes de energía de bajo voltaje que funciona independientemente del sistema eléctrico nativo de su RV. Este sistema de suministro de energía se instala en la mayoría de las conversiones de RV.
¿Por qué usaría un sistema de energía de 12 voltios en una RV?
Disponibilidad de electrodomésticos de 12 voltios. El voltaje nominal a bordo a bordo de su RV es de 12 voltios CC. Los elementos como la bocina, las luces, la UEC y el estéreo funcionan con un suministro de 12 voltios. Además, hay millones de vehículos en todo el planeta, todos funcionando con un sistema de 12 voltios. Por lo tanto, tiene sentido económico para los fabricantes desarrollar electrodomésticos solo para este voltaje. Como resultado, existe una gran variedad de accesorios eléctricos que funcionan específicamente con 12 voltios.
Su vehículo ya tiene instalado un sistema nativo de 12 voltios. Como su RV tiene un sistema nativo de 12 voltios a bordo, crear un sistema eléctrico adicional de RV de 12 voltios para alimentar todos los electrodomésticos de 12 voltios es un proceso relativamente simple.
12 voltios es seguro. Generalmente, la electricidad de menos de 50 voltios se clasifica como segura para el contacto humano. Por el contrario, debemos enfatizar: Siempre tenga cuidado cuando trabaje con cualquier tipo de equipo eléctrico bajo tensión. Utilice siempre el equipo de protección adecuado.
¿Cómo conecta sus electrodomésticos a un sistema de alimentación de 12v?
Para conectar sus electrodomésticos a su sistema de energía, debe instalar una caja de fusibles. Por lo tanto, una caja de fusibles es una forma brillante de agregar múltiples puntos de conexión de 12 voltios.
Caja de fusibles + Barra de bus negativa integrada. Simplemente conecte un cable positivo y uno negativo de su batería de ocio a los terminales correspondientes en su caja de fusibles.
Caja de fusibles + Barra colectora negativa separada. Si su caja de fusibles no viene con un bloque de conexión negativo integrado, simplemente instale una barra negativa separada con múltiples terminales. Estos se conocen como barra colectora.
¿Qué es un sistema de suministro eléctrico de red?
Un sistema de suministro eléctrico de la red eléctrica es una red de componentes de energía de alto voltaje que funciona independientemente del sistema eléctrico nativo de su RV.
¿Para qué se utiliza un sistema de suministro eléctrico de red?
Se utiliza un sistema de suministro eléctrico de la red para alimentar aparatos de alto voltaje. Por ejemplo, artículos como planchas para el cabello, secadores de pelo, microondas y televisores funcionan con un sistema de energía de alto voltaje.
¿Necesito instalar un sistema de suministro eléctrico de red a bordo de mi RV?
Solo debe instalar un sistema de suministro de energía eléctrica a bordo de su RV si tiene la intención de operar electrodomésticos de alto voltaje.
Ventajas de un sistema de suministro eléctrico de red a bordo de mi RV
Encienda electrodomésticos de alto voltaje.
Fuente de alimentación constante de alto voltaje. La instalación de la toma de tierra a bordo de su RV le da la capacidad de alimentar su RV por un período indefinido.
Cargue la batería de ocio. Al instalar un cargador de batería de red, puede ejecutar simultáneamente energía de alto voltaje mientras carga su batería de ocio.
¿Cómo puedo generar electricidad a bordo de mi RV?
La creación de una red eléctrica eficiente a bordo de su RV generalmente se logra mediante uno de dos métodos.
Método de alimentación de red 1 - Inversor de corriente
¿Qué es un inversor de corriente?
Un inversor de energía cambia la energía de corriente continua (CC) (generalmente 12 V o 24 V) en energía de corriente alterna (CA) de la red convencional (generalmente 110 V o 230 V).
¿Cómo funciona un inversor de corriente a bordo de una RV?
La fuente de alimentación entrante de un inversor de energía generalmente se conecta directamente a la fuente de alimentación auxiliar de las RV a través de un cable que está conectado a la batería de ocio. La fuente de alimentación saliente se enruta directamente a un enchufe o a una unidad de disyuntor para mayor protección. Una vez en funcionamiento, el inversor de corriente convierte la electricidad de CC de 12 voltios entrante y la convierte en 110/230 voltios de CA.
Sistema de alimentación de red típico a través de un inversor de corriente
Aquí hay un diagrama de cableado de alimentación de red súper simple que encontrará a bordo de una RV.
Inversor de corriente de 12 voltios CC a 110/230 voltios CA
Unidad de consumo / Caja de disyuntores
Tomacorriente de red
Batería de ocio
Conclusión
El uso de un inversor de energía para generar energía de la red a bordo de su RV es ideal para los viajeros a quienes les gusta permanecer fuera de la red tanto como sea posible. Un sistema inversor es confiable, relativamente económico y alimentará una buena selección de electrodomésticos durante un período de tiempo razonable. Sin embargo, como su inversor de corriente funciona directamente desde su batería de ocio, tendrá que controlar el nivel de carga de la batería de ocio.
Productos que recomendamos
Inversores de potencia
Después de una búsqueda intensiva en Internet, encontramos una marca llamada Krieger. Echando un vistazo más de cerca a algunos de los modelos, ofrecen todo lo que esperaría de un inversor de corriente.
Además, todos los modelos que hemos sugerido tienen una protección incorporada adecuada.
¿Qué es una conexión de conexión?
Una conexión de conexión es un método para conectarse directamente a una fuente de energía terrestre a través de una entrada de energía que generalmente se instala en el costado de su RV.
¿Cómo funciona una conexión de conexión?
Primero conecte un cable especialmente desarrollado desde una toma de corriente instalada en su RV a un punto de conexión de corriente. Estos a veces se denominan bolardos eléctricos. Desde aquí, la electricidad viaja a lo largo de su cable de conexión, luego a su RV, donde finalmente llegará a una caja de interruptores conectada.
Una vez que la energía pasa con éxito a través de la caja de interruptores, la electricidad viaja a lo largo de otro cable donde llegará a su destino final, una toma de corriente.
Ventajas de una conexión de conexión
Poder ilimitado. Siempre que el suministro de electricidad sea confiable, tendrá una cantidad infinita de energía de alto voltaje.
Conecta y relájate. A veces, viajar por la carretera puede resultar complicado. Saber que puede simplemente enchufar su camioneta para obtener energía puede ser un gran alivio. Una vez enchufado, simplemente puede olvidarse y disfrutar de su tiempo.
Desventajas de una conexión de conexión
Conexión física. Debe permanecer en un lugar estático mientras está conectado a una fuente de energía terrestre.
Equipamiento adicional. Tendrá que comprar un cable de conexión adicional con el adaptador correcto que se utiliza para conectar a un punto de conexión a tierra / bolardo de alimentación.
Sistema de alimentación de red típico a través de una conexión de conexión
Red eléctrica de la RV a través del sistema de conexión
Aquí hay un diagrama de cableado simple de un sistema de alimentación de red a través de una conexión de conexión que encontrará a bordo de una RVRV.
Entrada de energía
Unidad de consumo / Caja de disyuntores
Tomacorriente de red
¿Puedo instalar un sistema de conexión y un inversor de corriente?
Sí, puede instalar tanto un sistema de energía de conexión como un inversor de energía. Para hacer esto, tendría que instalar un interruptor de 2 polos que le permita seleccionar la fuente de alimentación de entrada adecuada de 110 / 230v.
Cuando esté conectado a la toma de tierra: cambie a la toma de corriente.
Cuando no esté conectado a la red: cambie a su inversor de corriente integrado.
Productos que recomendamos
Diagrama de cableado de RV
Aquí hay un diagrama de cableado completo para una RV. Todo lo que necesita para un sistema eficiente. Todos los enlaces lo llevarán a los productos que recomendamos.
"Sistema de carga dividida - (1-3 / VERDE)"
1- Motor (energía del alternador). Aquí es de donde vendrá la energía para su sistema de carga dividida.
2- Relé de carga dividida. Creemos que el mejor relé de carga dividida que puede elegir, que es más que capaz para la mayoría de las aplicaciones, es un relé de detección de voltaje (V.S.R.). Asegúrese de leer nuestro artículo completo donde cubrimos todos los diferentes métodos de carga dividida disponibles para una RV.
3- Interruptor disyuntor. La instalación de un interruptor disyuntor en su sistema aquí le dará la opción de aislar completamente el sistema de carga dividida. Esta es una gran característica de seguridad adicional.
"Sistema de carga solar - (4-7 / AZUL)"
4- Panel Solar
5- Controlador de carga solar
6- Conectores MC-4
7- Interruptor disyuntor. La instalación de un interruptor disyuntor aquí le da la opción de aislar completamente el sistema de carga solar. Esta es una gran característica de seguridad adicional.
"Sistema de carga de red - (8-9 / ROJO)"
8- Entrada de alimentación de red
9- Interruptor de cambio de 2 polos. Utilice este interruptor para cambiar la entrada de energía de la entrada al inversor.
"Sistema de almacenamiento de energía (10-14 / GRIS)"
10- Batería de ocio. Lea nuestro artículo completo sobre baterías de ocio.
11- Barra colectora común (positiva). Una barra colectora es una excelente manera de mantener su instalación limpia y simple. Asegúrese de comprar una barra colectora que esté clasificada para su sistema.
12- Barra de bus común (negativa)
13- Fusible en línea
14. Breaker Switch. Fitting a breaker switch here gives you the ability to completely isolate your electrical system. This is a great additional safety feature.
"Sistema de alimentación de red de 12/230 voltios (15-18 / AMARILLO)"
15- Inversor de potencia de 15 a 12 voltios CC a 110/230 voltios CA. Tener un inversor aquí le permitirá generar una fuente de alimentación de alto voltaje cuando no esté conectado a la toma de tierra.
16- Cargador de batería de 16-12 voltios
17- Unidad de consumo / Panel de disyuntores. Aquí es donde recibirá la energía de la red a través de la toma de tierra de su inversor de energía (15).
18- Interruptor disyuntor. La instalación de un interruptor disyuntor aquí le brinda la capacidad de encender y apagar completamente su cargador de batería. Puede encenderlo cuando esté conectado a la toma de corriente y apagarlo cuando esté funcionando con sus baterías de ocio.
19- Tomacorriente de red
"Sistema de energía de 12 voltios (19-23 / PÚRPURA)"
20- Interruptor disyuntor
21- Caja de fusibles en línea
22- Toma de carga U.S.B.
23- Interruptor de 23-12 voltios L.E.D.
