La mejor manera de construir una estructura interior de RV más fuerte y liviana
Una mejor manera de construir un marco interior de RV más fuerte y ligero. Cómo construir una camioneta RV ideas de construcción de interiores. Si está comenzando a construir su camioneta o planea remodelar su camioneta de conversión en el futuro, considere construir con postes de estructura de aluminio AD 20. Es una solución más fuerte y liviana para construir el armazón interior de su camioneta de conversión personalizada.
80/20
El uso de marcos de aluminio AD 20 reduce el peso y el volumen de los marcos de madera de 2X4 o 2X2. También ahorra en el espacio que ocupa la madera. Este armazón de aluminio ligero AD 20 abre una amplia gama de ideas de construcción para el armazón interior de una camioneta de conversión.
Cama de RV 80/20
Cuando utilice AD 20, si decide cambiar, retire una pared o un panel que le permite la libertad y la facilidad de hacerlo. Proporciona una fuerte alternativa a los interiores de construcción de RV mercedes. Los marcos AD 20 se pueden fijar fácilmente al piso, a los lados y al faldón al construir sus gabinetes, encimeras y la parte superior de la cama. Se pueden utilizar puertas y diferentes materiales como acabado de las paredes.
Vea las fotos a continuación sobre la construcción de una RV y cómo se construyó el marco interior utilizado y las diferentes opciones que AD 20 puede proporcionar en la construcción de su RV. ¡Construyendo tu #vanlife! Las siguientes fotos le darán algunas ideas para la conversión de RV. Ideas de conversión de RV de ambulancia.
6 razones para usar AD 20 para la construcción del interior de su RV
Interior de furgoneta ligera
Fácil de usar
Múltiples usos como paneles laterales, cajones deslizantes, puertas de gabinetes en su RV
Construcción robusta al colocar pernos de retraso en las paredes y pisos de la camioneta
Fácil de modificar en cualquier momento
Diseño limpio y moderno
Estructura de aluminio
AB 20 80/20 Inc., 1010, Serie 10, Extrusión ranurada en T de 1 ″ x 1 ″ x 97 ″
Extrusión modular serie 10 con cuatro ranuras en T abiertas
Compatible con todos los sujetadores y accesorios de la serie 10
Cuatro ranuras en T abiertas disponibles para accesorios de montaje
Ideal para muebles, exhibiciones, stands de ferias comerciales o cualquier proyecto que requiera un aspecto acabado.
Hecho de aluminio 6105-T5 (o equivalente) con un acabado anodizado transparente
¿Aluminio 8020 en la construcción de su camioneta? Estos consejos y trucos te ayudarán a sobrevivir
Boeray (20s) 3-Way End Corner Bracket Conector para perfil de extrusión de aluminio serie 2020 (paquete de 4, con tornillos)
Construye un increíble interior de RV velocista con el armazón modular de aluminio AD 20 para un interior de RV resistente, más liviano y modular.
JUEGO DE CONECTORES DE PERFIL DE ALUMINIO PZRT, 4 UNIDADES 17MM X 20MM SOPORTE DE ESQUINA, 8 UNIDADES M5 TUERCAS CON RANURA EN T, 8 UNIDADES M5X8MM TORNILLO DE CABEZA HEXAGONAL PARA PERFIL DE ALUMINIO SERIE 20 DE RANURA DE 6MM
OERAY 20PCS NEGRO T RANURA EN FORMA DE L INTERIOR ESQUINA INTERIOR CONECTOR JUNTA SOPORTE CON TORNILLOS Y LLAVE HERRAMIENTA PARA PERFIL DE EXTRUSIÓN DE ALUMINIO SERIE 2020 RANURA 6MM
Primera parte por Woodbrew
Este proyecto requiere que corte una gran cantidad de madera contrachapada y, si está familiarizado con eso, puede ser un proceso realmente complicado romper hojas grandes. También es muy confuso recordar qué cortar y cómo se debe colocar en la madera contrachapada. Tendremos planes completos disponibles una vez que la camioneta completa esté lista para hacer ese proceso mucho más fácil.
Usamos este carro de mate de material de Rockler para ayudar a manejar esas láminas de madera contrachapada y, como verá, prácticamente construimos todo encima. Después de muchos cortes en la sierra de mesa le dimos a todo un buen lijado ya que será difícil hacerlo más tarde.
Antes del montaje, usamos una técnica de levantar la hoja de la sierra de mesa en la madera contrachapada y luego detenernos antes del extremo para crear un agujero rectangular perfecto. Esta será la apertura de nuestro gabinete lateral. Esta técnica es un poco peligrosa, así que hazla solo si te sientes cómodo. Una sierra de calar también funcionará bien para esta aplicación.
Primero estamos armando el gabinete lateral que luego uniremos a dos más grandes. Este gabinete está ubicado en el lado del pasajero, justo detrás de los asientos delanteros. Para todo este proyecto usamos madera contrachapada Moreland Ultralight de 1/2 ”para los lados largos y la base y luego contrachapada Ultralight de 3/4” para la parte superior y los extremos.
Usando clavos de clavos, unimos todo asegurándonos de que todo esté en escuadra y al ras a medida que avanzamos. Para las conexiones en madera contrachapada de 3/4 ”usamos estos tornillos de cabeza motorizada y para las conexiones de 1/2” usamos tornillos pequeños de cabeza de acabado. Asegúrese de rellenar previamente estas conexiones para asegurarse de que no se rompan.
A continuación, necesitamos ensamblar las dos cajas traseras. Estas cajas comparten una pieza inferior grande, pero primero ensamblaremos los lados y la parte superior de la caja por separado. Estas cajas también tendrán cajones extraíbles, por lo que un extremo también se dejará abierto. Me saltaré el ensamblaje, ya que fueron los mismos pasos que en el cuadro anterior.
Colocamos las dos cajas en el suelo boca abajo y colocamos la pieza inferior grande en la parte superior. Midiendo cuidadosamente la ubicación de los lados, hicimos marcas para donde deberían ir nuestros tornillos. Luego, usando los tornillos de cabeza motorizada, unimos ambas cajas hacia abajo. Asegúrese de que todo esté en escuadra antes de colocar las cajas. Cometimos el error de omitir esto y nuestro cuadro del lado del conductor se desviará un poco.
Volteamos la caja y deslizamos nuestra primera caja ensamblada en su lugar. Esta caja está compensada para aprovechar el ancho adicional en la camioneta donde se encuentra esta caja. Usamos estos pernos de conector de Rockler para asegurar estas cajas en su lugar. Estos son geniales porque nos permite quitar fácilmente la caja en el futuro y proporciona una conexión sólida. El perno tiene un diámetro más pequeño que la tuerca, por lo que primero usamos una broca pequeña para el perno y perforamos ambas cajas. Luego, use una broca más grande del tamaño de la tuerca que acabamos de perforar a través de la caja posterior. Después de unirlos, volteamos la caja hacia arriba para facilitar el siguiente paso. Colocamos un panel de madera contrachapada de 3/4 ”en la parte posterior de las dos cajas conectadas. Esto ayudará a endurecer las cajas, nos dará un lugar para colocar el soporte de la mesa y proporcionará un lugar para que los paneles de la cama se sienten. Usamos los mismos tornillos de cabeza motorizada para sujetar esto en su lugar.
El espacio entre las dos cajas servirá como un área para que los pies vayan mientras estamos sentados, pero necesitamos una forma de llenarlo mientras estamos en modo de suspensión. Para que el tablero de nuestra mesa se caiga y quede al ras con estas dos cajas, agregamos tiras de madera contrachapada a los lados para sostener el tablero de la mesa. Los atornillamos con los mismos tornillos de cabeza motorizada. Esto puede resultar un poco confuso ahora, pero tendrá sentido en nuestro futuro proyecto de cama.
Con el montaje hecho, llegó el momento de pintar. Elegimos imprimar todo con una imprimación antimoho para eliminar cualquier cosa que exista en la madera contrachapada, pero más aún para evitar que se forme moho en la furgoneta. Cuando duerme en la furgoneta, es probable que se forme condensación en algún momento y queríamos asegurarnos de que no se formara moho. Después de aplicar la imprimación, lo pintamos todo con pintura gris semibrillante.
Para asegurar la longevidad de las cajas, dimos un paso más y agregamos un ángulo de hierro de aluminio a los bordes de las cajas. Para las tapas, usamos un ángulo de 3/4 ”y cortamos una muesca de 45º en un lado del ángulo. Cortar la muesca en lugar de cortar todo el ángulo nos permite doblar la esquina y crear un borde suave. Cortamos una muesca a la vez para asegurarnos de obtener el ajuste perfecto. La sierra de inglete fue útil aquí y, si no lo sabía, el aluminio es lo suficientemente suave como para usar herramientas de carpintería, lo que abre infinitas posibilidades para diferentes proyectos. El ángulo de hierro se fija con estos pequeños tornillos de cabeza plana. La razón por la que no hicimos una encimera es que el aluminio tiene un grosor de solo 1/16 ”y la encimera agrandaría el agujero. El resto de las piezas de aluminio no necesitaban cortarse en ángulos de 45º y eran mucho más fáciles de instalar. El ángulo de hierro en el piso agregará fuerza a las paredes laterales de las cajas y evitará que la alfombra se levante. También agregamos ángulos de hierro a la parte superior de las tiras de soporte para evitar que se desgasten o se astillen. Por último, la caja lateral tiene un canal de aluminio de 1/2 ”en el borde interior de la abertura. No estoy seguro de que me guste la apariencia de este aluminio, pero definitivamente agrega mucha durabilidad al proyecto.
Ahí es donde va a terminar la página de este proyecto, obviamente, hemos hecho mucho más con la camioneta, pero en realidad tuvimos que tirar todo lo posible para ponernos en camino. Realizaremos un viaje por carretera de un mes y colaboraremos con algunos de nuestros creadores favoritos de AL hasta la ciudad de Nueva York y básicamente haremos muchas más cosas interesantes en la camioneta, como cajones extraíbles, agregar la mesa, las cortinas y los cojines. , la cama y algunas otras cosas realmente interesantes, así que esté atento a las que van a ser realmente divertidas.
aSecond part by By Woodbrew
El primer paso en este proyecto fue romper todo el contrachapado de abedul báltico de 1/2 ”que necesitábamos para la construcción. Primero nos centraremos en la caja de almacenamiento del lado izquierdo. Mientras Johnny y yo cortábamos las piezas a lo ancho en la sierra de mesa, Molly cortaba las piezas a lo ancho en la sierra para cortar ingletes. Usamos este impresionante trineo de corte transversal de Rockler para asegurarnos de que nuestros cortes transversales fueran agradables y cuadrados en la sierra de mesa. Antes del montaje, seguimos adelante y lijamos todo con papel de lija 180.
Al ensamblar la caja usamos pegamento para madera, clavos clavos para unir todo y finalmente terminamos los tornillos de cabeza para agregar un poco de resistencia adicional. Asegúrese de mantener las cosas cuadradas durante el montaje.
Luego llegó el momento de montar las correderas del cajón, lo cual fue realmente complicado. Este es un espacio muy estrecho y el ejercicio en ángulo recto de johnny realmente ayudó aquí. Estamos utilizando toboganes de alta resistencia de 34 ”para este proyecto. Después de colocarlos dentro del gabinete, colocamos espaciadores de 1/4 ”debajo de la caja y la deslizamos en su lugar. Sacamos la caja ligeramente y atornillamos la diapositiva en la caja. No pudimos llegar al último orificio del tornillo y tuvimos que quitar la caja para terminar de atornillar la corredera.
El último paso para este lado fue crear el frente del cajón. Johnny cortó una tabla para que encajara y usó un ingenioso truco con naipes para centrar el frente del cajón. Cortamos una pequeña tira de cuero con un cortador giratorio y luego perforamos un pequeño orificio para que pase un tornillo. Usando una arandela de cabeza de acabado disponible de Rockler, atornillamos el mango de cuero para asegurarnos de que los tornillos que usamos pasaran por completo y dentro de la caja para sujetar el frente del cajón. Eso envuelve este lado y ahora el lado de la cocina.
Esta extracción es diferente porque es solo una plataforma y no una caja completa. Las cajas de cocina se colocarán en la parte superior de esta plataforma y se podrán quitar y utilizar en cualquier otro lugar con mucha facilidad. Usamos el mismo método de aplicar primero pegamento y clavarlo con clavos y luego agregar fuerza con tornillos. Esta plataforma no tiene fondo, solo una parte superior y en realidad cuelga un poco sobre el borde para cubrir la corredera del cajón, como verá en breve. El último paso de este proyecto fue volver a colocar las guías del cajón. Este lado fue un poco más fácil ya que la abertura era más grande, pero aún así nos obligaba a quitar la caja para terminar el último par de tornillos. Con eso en su lugar, las extracciones están listas. Para ver las cajas de cocina que se están construyendo, asegúrese de ver el video de Crafted Workshop.
Vea estos otros ejemplos de diseño de madera contrachapada:
Los diseños de RV modulares se están volviendo tan populares en estos días que son prácticamente estándar, como hemos visto con el CargoClips modular RV van interior y el PlugVan voice-controlled camping module para nombrar unos pocos. Sin embargo, la empresa con sede en California Happier Camper ha presentado algo totalmente nuevo e innovador que no se basa en los típicos rieles del piso o anillos en D como lo hacen la mayoría de los diseños modulares. En cambio, tomaron una idea de su remolque de camping HC1 retro que utiliza un piso ranurado al que se pueden unir cubos modulares y aplicarlo a una RV, lo que permite la posibilidad de crear arreglos para dormir y vivir para hasta cinco personas, piense Lego del tamaño de una RV.
Happier Camper ofrece una selección de cubos modulares.
La base de este sistema ultra-versátil es el piso único de Happier Camper, que está hecho de una construcción de fibra de vidrio en forma de panal de 1.5 ”de espesor que es liviana y súper fuerte al mismo tiempo. Este piso se instala en una RV en forma de cuadrícula de azulejos de 3 x 6, al menos en el caso de un Mercedes Sprinter 144 que Happier Camper utilizó como prototipo para su diseño. El piso de fibra de vidrio tiene ranuras incrustadas en las que se pueden colocar los módulos simplemente presionándolos en su lugar, como si fueran piezas de lego de tamaño gigante. El piso también viene con amarres de anillo en D montados en el marco para transportar el equipo y un drenaje frontal que permite que el piso se lave fácilmente con una manguera, lo que hace que el cambio de la caravana a la camioneta de carga sea muy fácil.

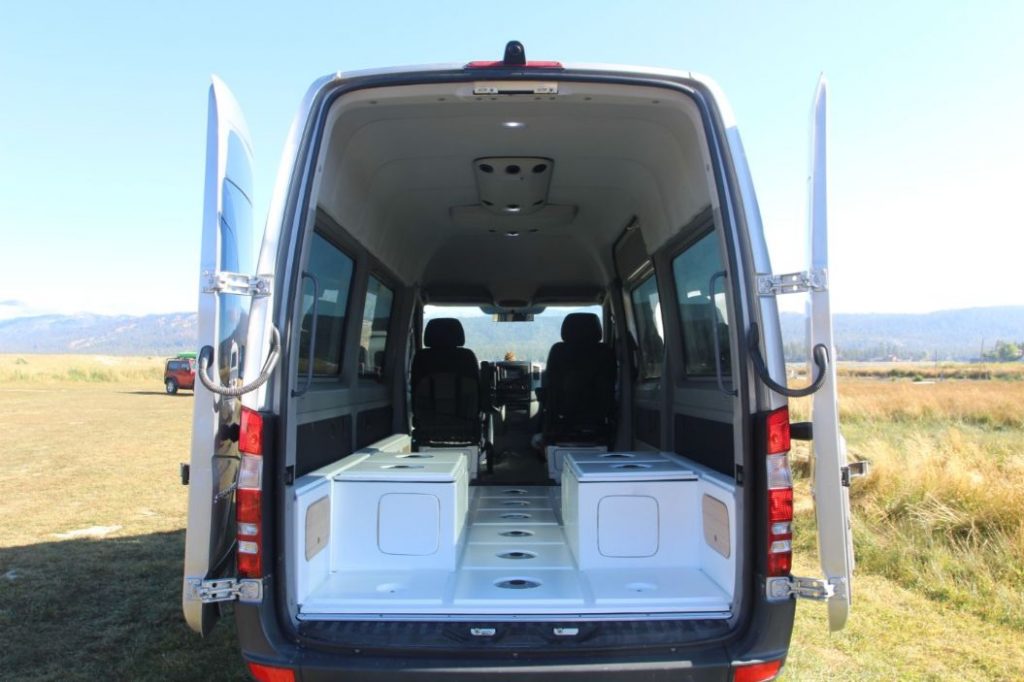

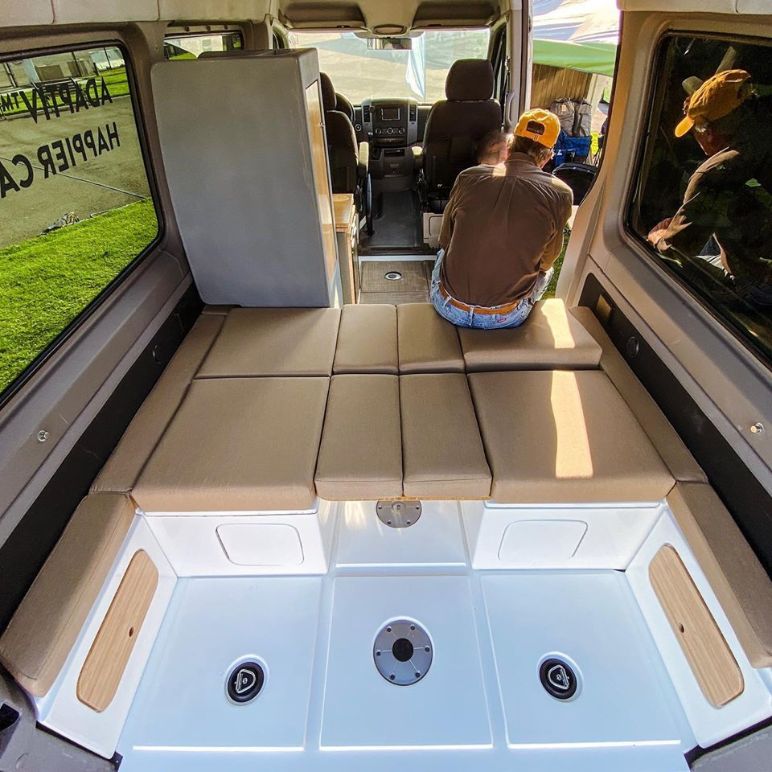

Una mirada al piso de la base con cajas de paso de rueda adjuntas.
Los módulos que se adhieren al interior de la camioneta son cubos construidos con un plástico doblado duradero que les permite encajar de forma segura. Luego, se pueden agregar una variedad de cosas diferentes para transformar el propósito del cubo, como cojines, tableros de mesa, encimeras, tapas y puertas de primera calidad, todos los cuales están hechos de un material llamado Lite-Ply, que es 55% más ligero que el contrachapado normal.

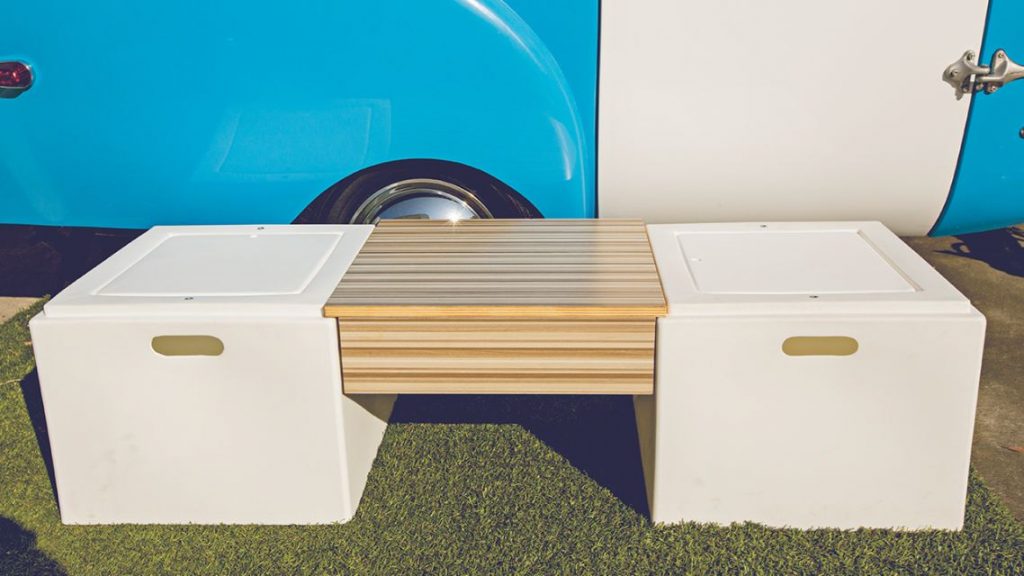

Un módulo de banco nido con tapa de madera, elegante y funcional.
También se pueden agregar paneles de piso alfombrados en lugar de una alfombra, y se pueden agregar herrajes de bloqueo para asegurar las cajas a las paredes de fibra de vidrio. Además, los muebles se pueden utilizar tanto en interiores como en exteriores, ya que todos los componentes están hechos de materiales resistentes y duraderos.

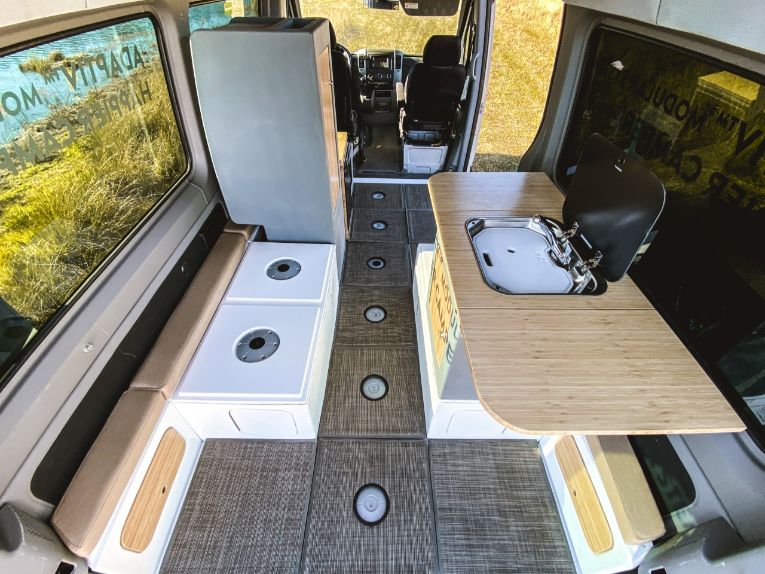

Uno de los muchos diseños de la caravana, con suelo de baldosas alfombradas y zona de cocina.
Happier Camper ofrece una amplia gama de componentes disponibles para personalizar el espacio habitable, desde cojines hasta bancos, encimeras de madera y mesas anidadas. Puede agregar una nevera portátil y un cubo de cocina con un fregadero con bomba eléctrica para crear una cocina o mejorar con la opción de cocina de lujo que tiene un refrigerador extraíble y una estufa, así como el fregadero.

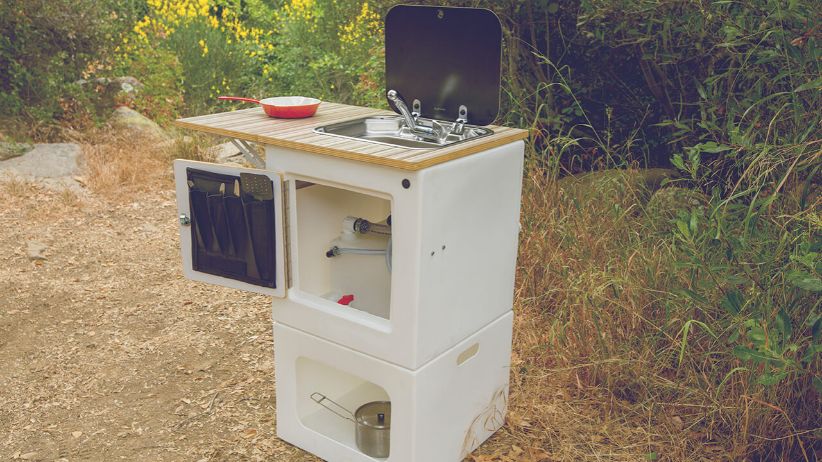

El bloque de cocina se puede utilizar en interiores o exteriores, al igual que todos los módulos.
Mejor aún, puede colocar esta cocina en cualquier lugar que desee dentro de la camioneta; podría construir un gran espacio para cocinar a lo largo de un lado de la camioneta, o moverlo hacia la parte trasera si desea cocinar con vista hacia las puertas traseras. Puede agregar un compartimento para la tapa del inodoro para guardar un inodoro portátil, un cojín plano triple para crear una cama individual adicional, construir dos camas dobles, o puede hacer todo lo posible y convertir toda la camioneta en una cama gigante para que duerma toda la familia. .

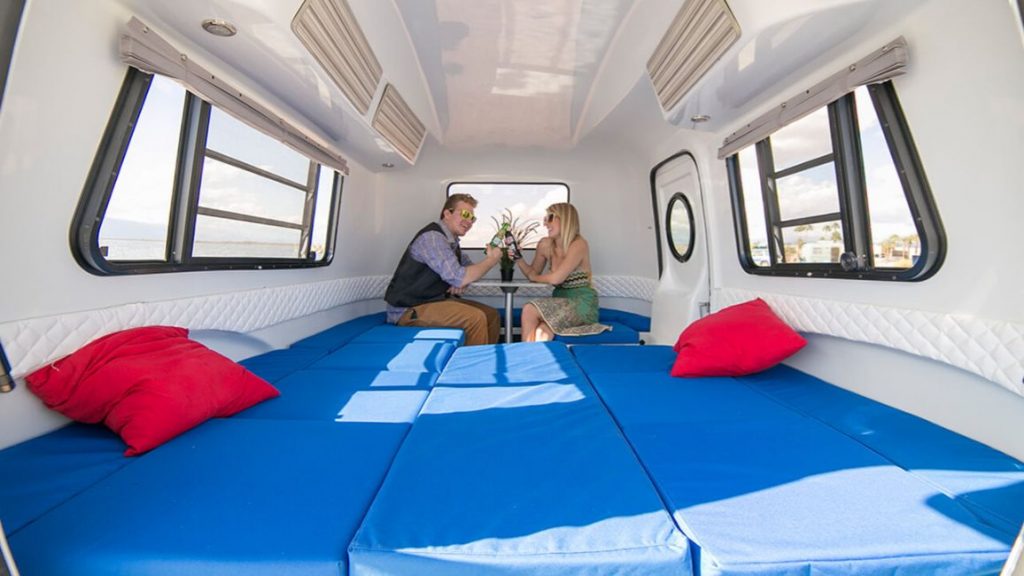

El sueño de todo niño: una cama que ocupa toda la habitación.
Las posibilidades parecen infinitas; podría convertir la camioneta de un espacio habitable en una oficina móvil, luego en un espacio de ventas o un mini transportador de juguetes, tan fácilmente como sacar los módulos o volver a colocarlos.

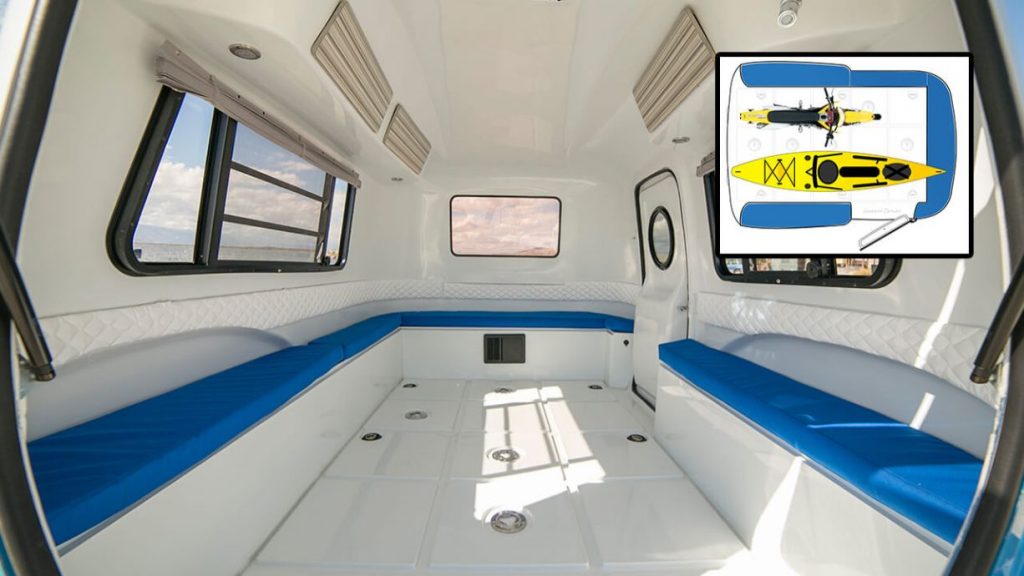

Una gran zona de asientos envolvente con la posibilidad de transportar equipo también.
El único pequeño defecto en este diseño es que la camioneta solo tiene capacidad para dos y no parece que Happier Camper tenga planes de agregar asientos adicionales con cinturón, por lo que, aunque la caravana puede alojar a una familia de cinco, no lo hará. viajando contigo. Además, un módulo de ducha habría sido una gran adición en una camioneta tan grande, aunque con cada uno de los componentes removibles, la instalación de tuberías fijas haría que esta característica fuera difícil de agregar.

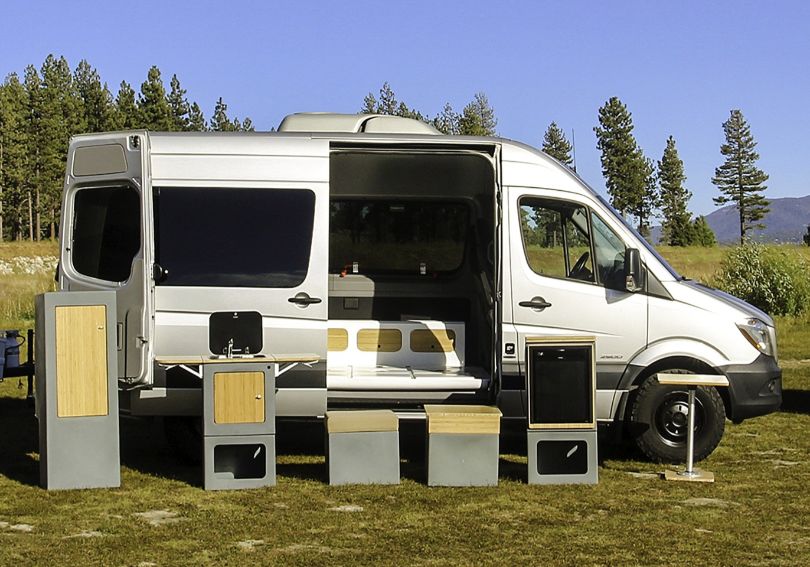

La versatilidad de este concepto lo distingue de otros diseños de RV.
Se espera que el sistema modular Adaptive se venda al por menor por menos de $ 10k, que incluye una rejilla de piso, tres bancos y cajas de arco de dos ruedas, lo que lo convierte en un método muy asequible para convertir una camioneta. Happier Camper también ofrecerá un paquete de lujo que incluye inodoro, cocina, refrigerador, nevera y arreglos para dormir y comer para cuatro, y también han mencionado que se diversificarán en kits para otros tipos de camionetas.
Este sistema no solo es una de las opciones de conversión de camionetas modulares más emocionantes que hemos visto, sino también uno de los diseños más simples y efectivos, que hace que la vida en las RV sea fácil y asequible para casi todos.
